破壁除泡！南京江北新区这家企业亮剑半导体先进封装赛道

你知道吗？你手机、电脑、甚至汽车里那些指甲盖大小的芯片，看似坚不可摧，其实在诞生之初，内部可能藏着无数个“致命”的小气泡。

这些肉眼根本看不见的气泡，就像是在芯片的高速公路上突然出现的陨石坑——轻则让设备发热卡顿，重则直接“罢工”报废。

不卖关子了。在咱们江北新区，就藏着这样一家身怀绝技的企业，它做的事情有趣又极致：专门给芯片“除气泡”。

它就是——南京屹立芯创半导体科技有限公司。

这“气泡”有多难搞？

先给不了解的朋友科普一下。芯片封装，你可以想象成把一块极其精密的“城市”用一个保护壳包起来。在这个过程中，需要用到各种胶水、膜材进行粘贴和填充。

若材料界面存在极微小的间隙（如微米级），空气残留便可能形成气泡。在传统工艺里，高温一烤，气泡膨胀，整个芯片就可能变形、翘曲，良品率大幅度下降。

这也是为什么，除泡这件事，早已成为先进封装领域一道卡脖子的隐形难题。

专治“芯”病的全科大夫

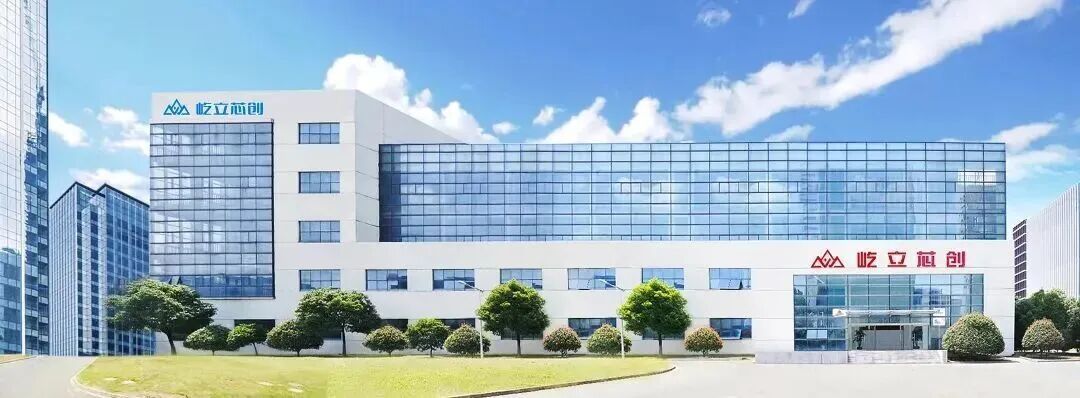

2021年，屹立芯创把根扎在了江北新区研创园，建起了数字化智慧工厂。别看他们年轻，核心团队可是拥有20多年的半导体封装经验，并且构建起了南京—中国台湾—日本东京三大技术平台。

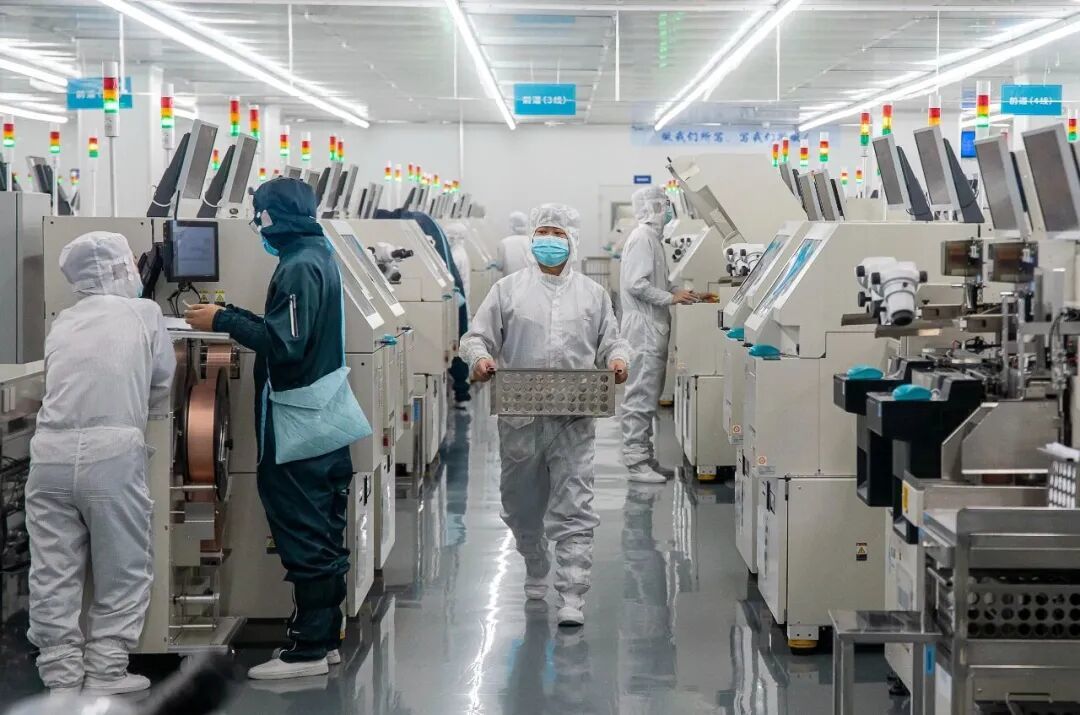

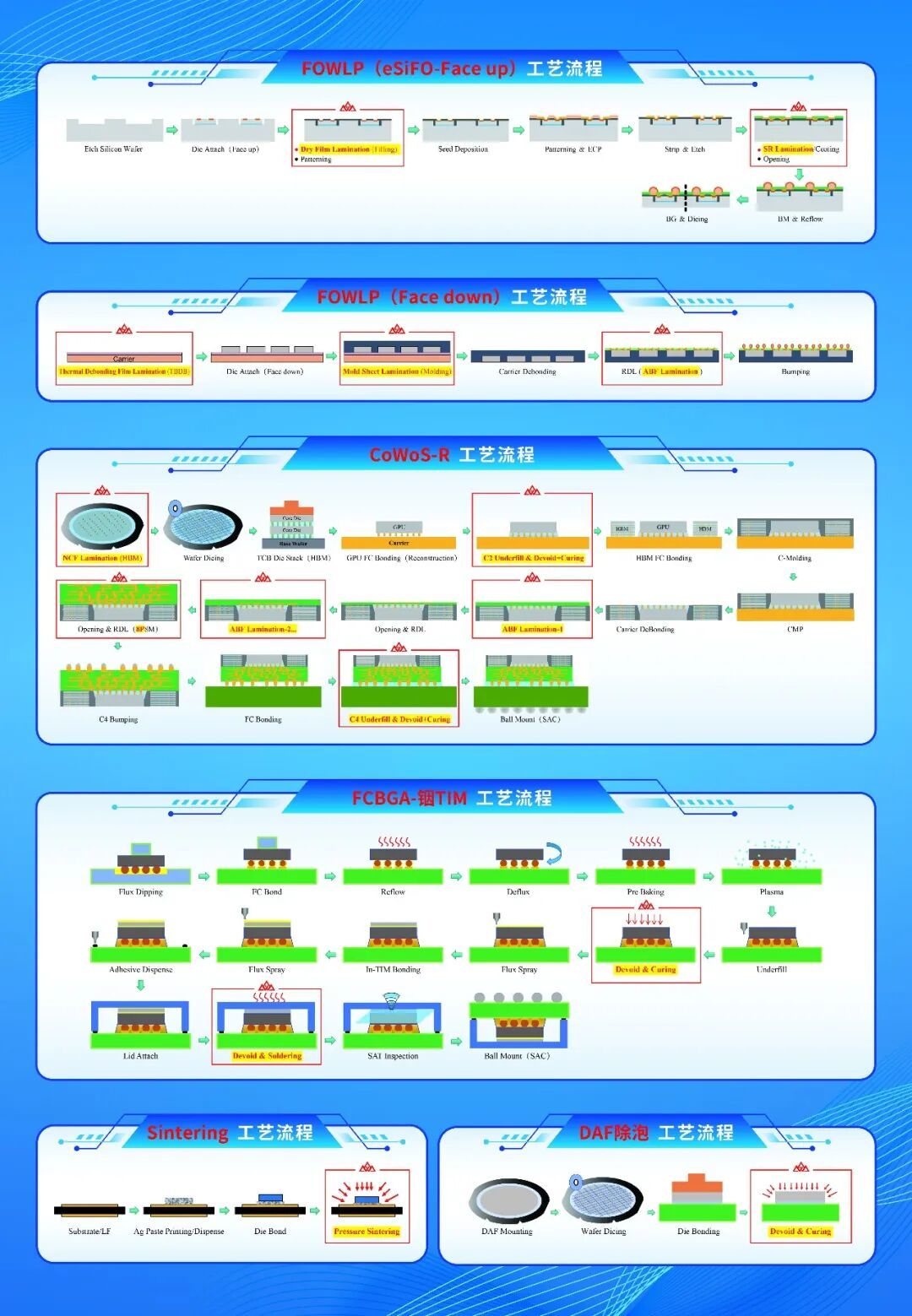

走进他们的厂房，你看不到传统除泡的高温猛火，取而代之的是一套套精密的仪器。他们把自己定义为 “除泡品类专家” ，手握热流与气压两大核心绝活，用充满智慧的组合拳，给芯片来了一场温柔又彻底的“理疗”。

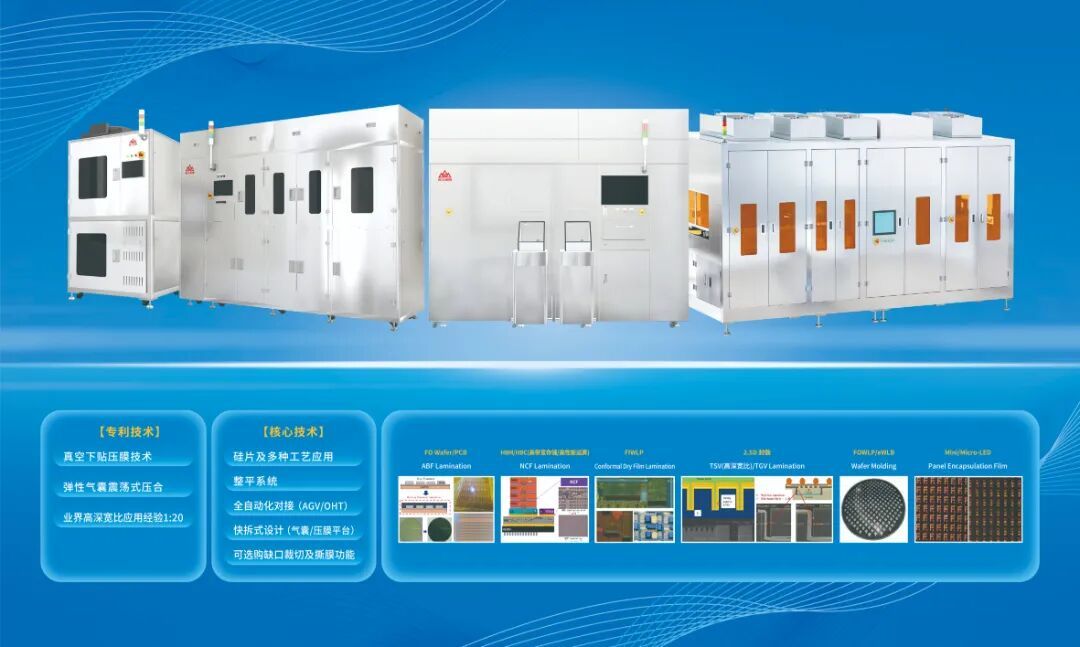

这里就必须提他们家的三件“镇店之宝”了：

01

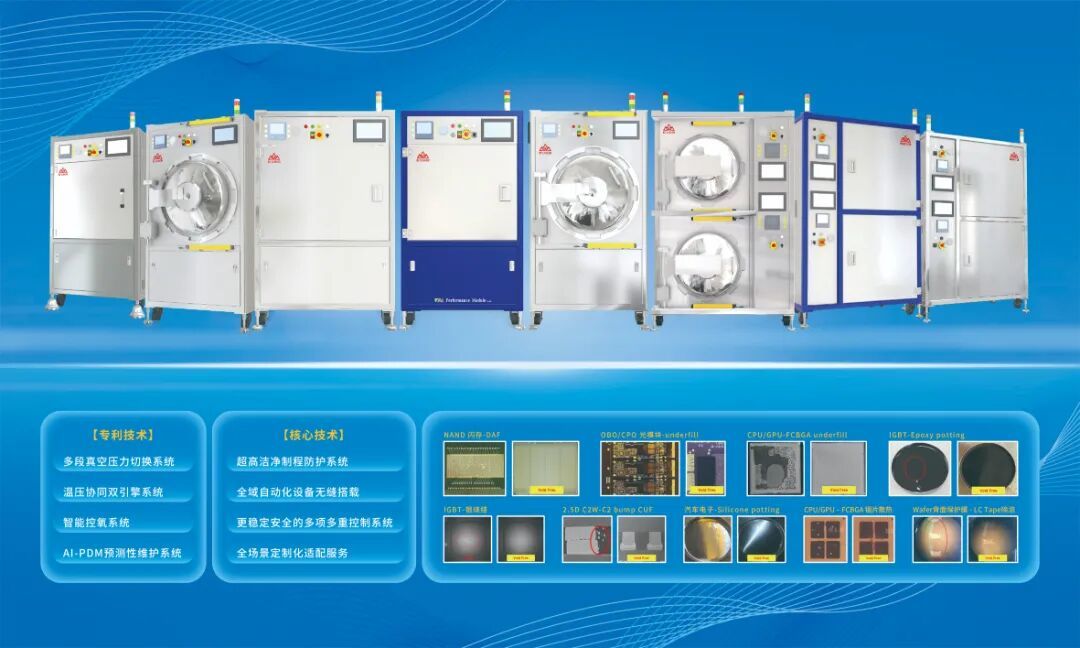

多领域真空压力除泡系统

作为屹立芯创的起家产品，这套除泡系统已经进化出了多种型号。它通过阶梯式的真空-压力震荡循环，让气泡在反复的压缩、膨胀中无所遁形，最终破裂并被排出。

而且，它还特别聪明。系统搭载了AI-PDM预测性维护系统，能自己监测“健康状况”，提前预警故障，甚至能无缝接入工厂的自动化系统，实现无人化批量生产。相当于给生产线装了一个永不疲惫、还能自我体检的“除泡大师”。

02

晶圆级真空贴压膜系统

给晶圆贴膜最怕啥？就是膜下面裹着气泡，或者根本填不满那些微小的沟槽。

屹立芯创的这套系统很聪明，它直接在一个真空环境里操作，从源头掐死空气。更绝的是，它独创了一种“弹性气囊震荡式压合”技术。

你想象一下，不是用硬邦邦的滚轮去压，而是用一个极软的气囊，通过微微的震荡，像做“呼吸式”蠕动按摩一样，使膜材在压力作用下产生“呼吸式”蠕动填充，逐级挤压进入高深宽比沟槽/孔洞底部（业界1:20高深宽比应用）。别说气泡了，连个缝隙都没有，膜材和晶圆贴合得严丝合缝。

03

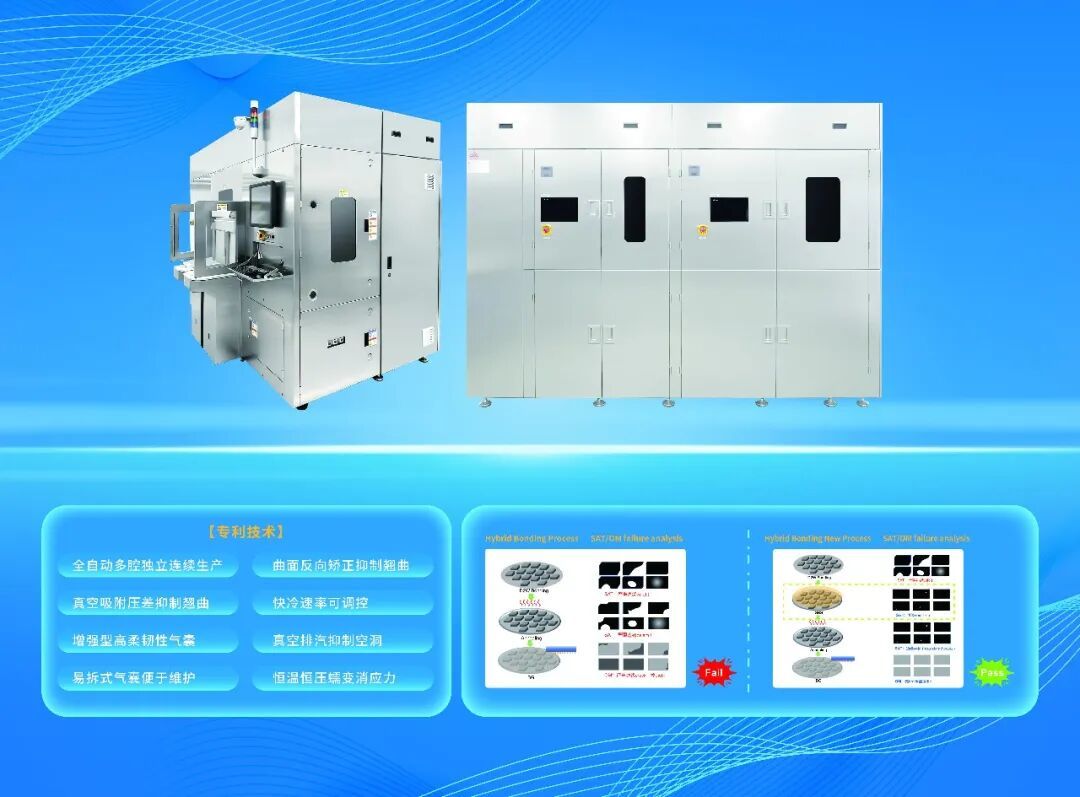

应力消除系统

气泡解决了，但材料的“内伤”还在。不同材质热胀冷缩率不一样，一旦受热，晶圆就会像个受潮的纸片一样翘曲，应力集中后同样会产生缺陷。

传统的退火就像直接扔进火炉，热冲击大。屹立芯创的这套应力消除系统，走的是一条“化骨绵掌”的路子：120℃以下的低温，配合软性气囊施加的微小压力。

在这个恒温恒压的环境下，材料内部的分子仿佛被一只无形的手温柔地捋顺，蠕变、松弛，把那些危险的弹性应变能悄悄转化为热能消散掉。这套系统的高明之处在于，它把简单的“机械接触”升级成了精细的“分子级键合预备态”，为后续工艺铺好了一条平坦大道，从根源上杜绝了空洞缺陷。

看不见的战线，看得见的“中国方案”

从除泡系统，到贴压膜，再到应力消除，你会发现，屹立芯创正在一砖一瓦地构建起整个先进封装的设备矩阵。

这背后，是把一个细微工艺死磕到底的执着。他们用20多年的技术积淀，在“看不见的气泡”和“隐形的应力”这些微观世界里攻坚克难，不仅为半导体行业，更为AI芯片、新能源、5G通信等领域，提供着无比坚实的地基。

让每一颗芯片都经得起最严苛的考验。在新区这片热土上，像屹立芯创这样的企业正在用硬核科技告诉世界：在半导体这个精密的微观战场，我们不仅有自己的设备，更有自己的“中国方案”。
