上半年产值已超去年全年 “追光”苏企建起四大核心技术平台

“上半年产值已超去年全年产值，今年产值将创历史新高。”盛夏时节，位于苏州高新区和枫产业园的迈时光电股份有限公司传出好消息，抢抓光子产业时代风口，企业驶入发展“快车道”。

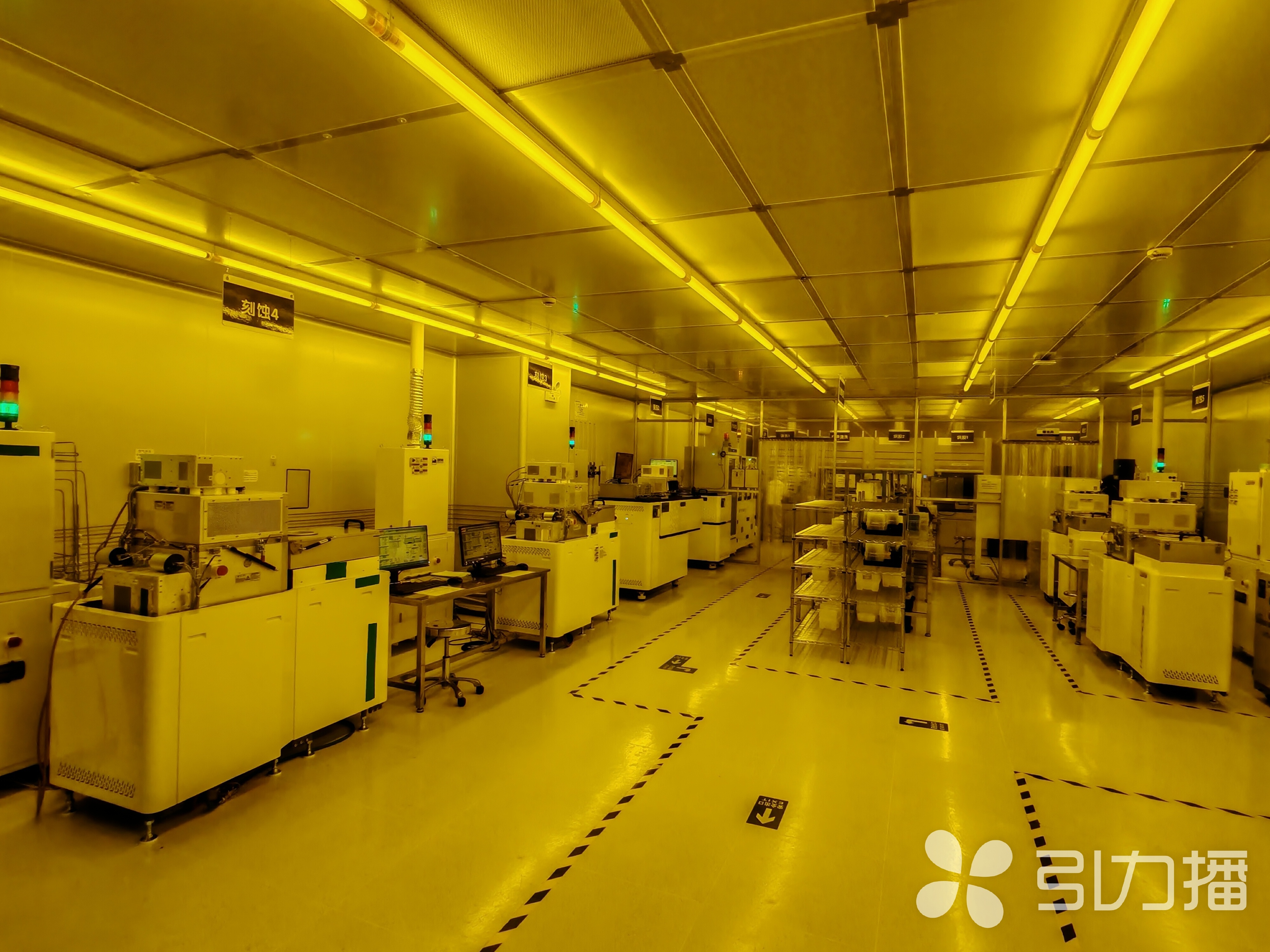

生产车间。刘晓平/摄

这个“快车道”一开始是个“无人区”。自2015年落户高新区时起，迈时光电就将目光瞄准光通信领域的核心元器件——波长选择开关（WSS）内部的微纳光器件。波长选择开关被公认为光通信行业中最复杂的模块，其内部用于光耦合作用的微纳光器件，长期以来依赖进口。“在我们的产品问世之前，这是波长选择开关最后一个还没有国产化的器件。”迈时光电副总经理张为国说。

展厅里，指着曾经最难“啃”的“硬骨头”，张为国说，“这个元器件内部是并列式的多通道微透镜，要求每个通道的一致性要非常好。简单说，不管什么材质什么形状，微观形状、尺寸要一模一样外，还要做到没有一丝瑕疵。”

经过一段时间的研发积累，实验室解决了这两个核心设计问题。然而，从实验室到生产线，一度仅有5%的良品率又成了一道坎。

有大半年的时间，整个团队都在细节上“精雕细琢”：比如质量如何管控，工艺如何优化，甚至产品包装材料、包装操作手法，反复多次推演改进。最终，这款产品的指标全面超越国外产品。不仅价格低，更重要的是，客户一旦有新的规格要求，迈时光电能够快速响应、迅速满足，有了口碑，市场一下子打开了，科技立企的决心更坚定了。

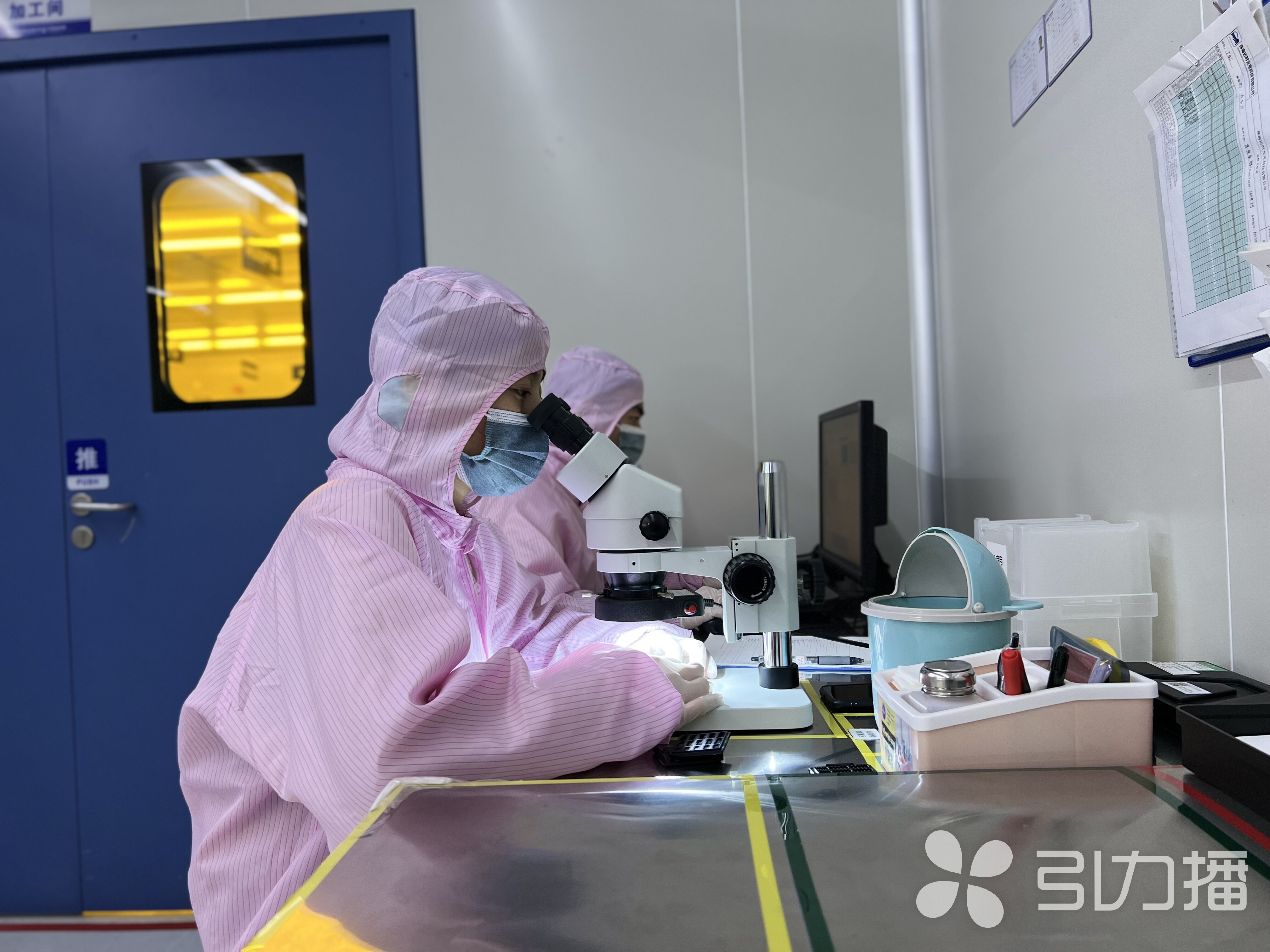

研发人员。刘晓平/摄

为了不断实现技术突破，迈时光电构建起四大核心技术平台协同发力的创新生态：

光学镀膜平台掌握精密膜系设计与工艺能力，全系列光通信滤光片性能达到行业领先水平；精密光学加工平台具备高精密光学元件等规模化生产能力；晶圆级微纳光学平台拥有光刻刻蚀、精密模压、纳米压印三条产品线，产品尺寸最大可达12寸，特征尺寸覆盖亚百纳米到百微米；光学封测平台则覆盖保偏光器件、高精度封装与测试等能力。

简而言之，这四大平台相互协同，就如同精密咬合的齿轮，形成了从器件设计、工艺开发到规模化生产的完整技术闭环。

同时，依托产学研合作平台，迈时光电还自主研发了专用设计算法程序，可实现各种连续面型及台阶结构的微透镜阵列、衍射元件、超表面、自由曲面的研制及生产。“现在，我们从光学设计到制作工艺再到加工设备，不仅可以满足光通信这一赛道的全链条需求，还可以拓展到智能汽车、高端装备等其他应用领域。”张为国说。

科技为“追光者”铺路，凭借卓越的研发能力与垂直整合优势，如今的迈时光电已成为国内外多家行业标杆客户的主力供应商，产品体系涵盖光通信无源光学元件、器件、材料等多个品类，以苏州总部为支点，迈时光电已在陕西咸阳、安徽铜陵、福建福州、广东珠海完成国内战略布点，并在泰国、新加坡设立海外基地。

追光奔跑，未来的发展目标是什么？“持续深耕行业前沿核心技术，我们的愿景是成为‘世界一流光学解决方案提供商’。”张为国说。
